分页机制因需要访问内存中的页表而带来巨大的性能开销。TLB（Translation-Lookaside Buffer） 作为地址转换的硬件缓存，是解决这一问题的核心。
核心问题如何利用 TLB 加速地址转换？在 TLB 未命中时，硬件与操作系统如何高效协作？
TLB 基本原理
TLB 是 MMU 的一部分，缓存了频繁使用的虚拟到物理地址的映射。
1. 算法流程
硬件首先在 TLB 中查找 VPN：
- TLB 命中：直接获取 PFN，速度极快（接近 CPU 频率）。
- TLB 未命中：访问内存页表，更新 TLB，并重试指令。
VPN = (VirtualAddress & VPN_MASK) >> SHIFT
(Success, TlbEntry) = TLB_Lookup(VPN)
if (Success == True) { // TLB Hit
if (CanAccess(TlbEntry.ProtectBits) == True) {
Offset = VirtualAddress & OFFSET_MASK
PhysAddr = (TlbEntry.PFN << SHIFT) | Offset
AccessMemory(PhysAddr)
} else {
RaiseException(PROTECTION_FAULT)
}
} else { // TLB Miss
PTEAddr = PTBR + (VPN * sizeof(PTE))
PTE = AccessMemory(PTEAddr)
if (PTE.Valid == False) {
RaiseException(SEGMENTATION_FAULT)
} else if (CanAccess(PTE.ProtectBits) == False) {
RaiseException(PROTECTION_FAULT)
} else {
TLB_Insert(VPN, PTE.PFN, PTE.ProtectBits)
RetryInstruction() // 重新尝试指令，此时 TLB 已命中
}
}2. 局部性与性能
TLB 的成功源于程序的局部性（Locality）：

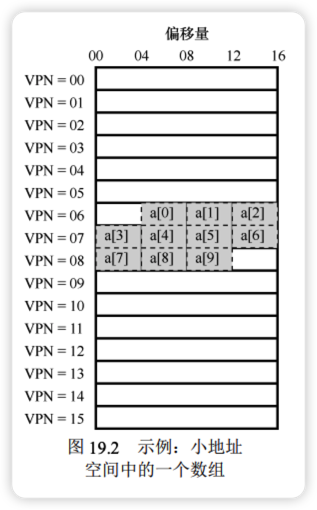

- 空间局部性：访问数组元素时，后续访问多在同一页内（仅首个元素触发 Miss）。
- 时间局部性：循环变量等数据会被反复访问。
TLB 管理细节
1. 谁来处理未命中？
- 硬件管理 (CISC/x86)：硬件自动遍历页表并更新 TLB。
- 软件管理 (RISC/MIPS)：硬件抛出异常，由操作系统的陷阱处理程序查找页表并更新 TLB。优势在于灵活性和硬件简单性。
2. 上下文切换
TLB 映射仅对当前进程有效。切换进程时需处理冲突：
- 方案 A：清空 (Flush)：切换时将所有有效位置 0，但会导致新进程初期大量未命中。
- 方案 B：ASID (地址空间标识符)：在 TLB 项中增加 ASID 字段区分进程，支持跨进程共享 TLB。
| VPN | PFN | 有效位 | ASID |
|---|---|---|---|
| 10 | 100 | 1 | 1 |
| 10 | 170 | 1 | 2 |
3. 替换策略
当 TLB 满时，通常采用 LRU（最近最少使用） 或 随机（Random） 策略来选择替换项。

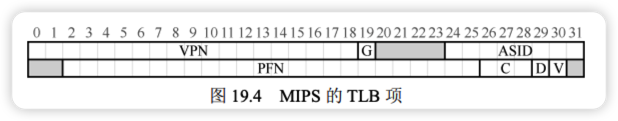

实际系统示例：MIPS R4000
- 项结构：包含 VPN、PFN、G（全局位）、ASID、C（一致性）、D（脏位）、V（有效位）。
- 管理指令：提供
TLBP、TLBWI等特权指令供 OS 管理。
小结
- 成就：TLB 使虚拟内存性能接近原生物理内存。
- 挑战：TLB 覆盖范围限制了大型程序的性能。
- 对策：采用大页（Huge Pages）或虚拟索引缓存进一步优化。
Culler 定律RAM 不总是 RAM。由于 TLB 缓存的存在，随机访问大范围内存可能导致严重的性能损失。
